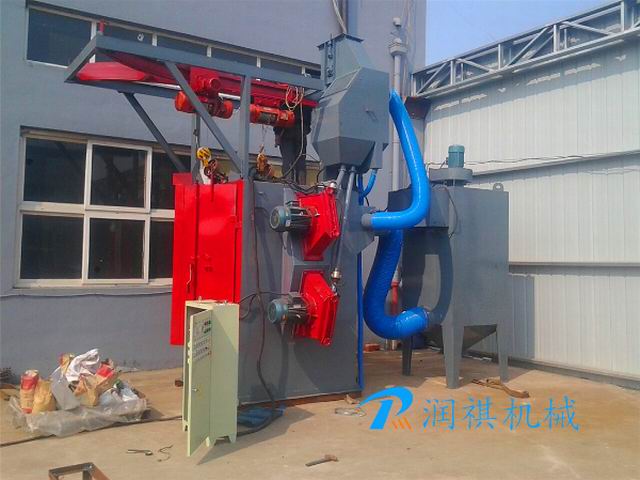

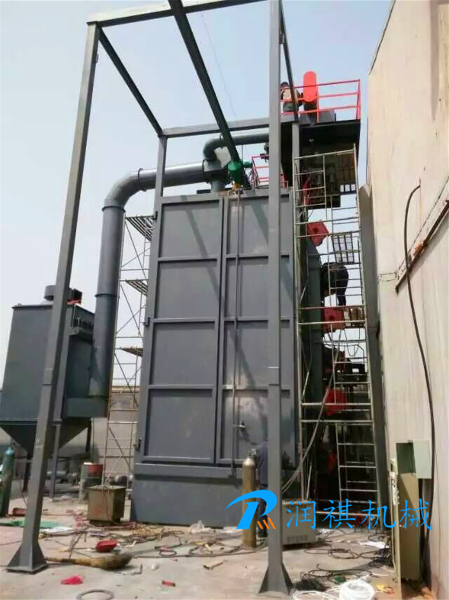

吊鉤式拋丸機介紹：
37系列吊鉤式拋丸清理機,，是我公司技術成熟的通用機型之一,，本機適用于多品種中,、小批量的鋼結構件,、鑄鍛件及鉚焊件的表面清理或強化，尤其對怕碰撞的細長薄壁件表面處理更為適宜,。拋丸器布置形式為多角度,，選用了單圓盤曲線葉片式拋丸器，該拋丸器射出拋射出高速密集的彈丸對原始狀態的鋼材,、鋼結構件表面施以強力拋擊,，除掉其上的銹層、焊渣,、氧化皮等，消除內部的殘余應力,，以達到穩定的狀態,，使之獲得均勻一致的金屬光澤，以便提高鋼材的涂飾質量與防腐效果,，改善鋼材的內在質量,，延長其使用壽命。
設備特點：
1,、本機采用了無地坑結構,，安裝方便，減少投資費用,；
2,、設備具有結構緊湊、生產效率高,、清理質量好,、工作可靠、運轉平穩等特點,；
3,、吊鉤具有自行升降、行走和室內旋轉三種功能,；
4,、室內采用高錳鑄鋼板防護，相對于以前的橡膠板防護,，其使用壽命大大提高,，且外形美觀,、易于更換，是當今流行的清理機室體防護方式,；
5,、公司備有本機的全套護板配件，可隨時為用戶提供服務,。
工作程序
本機工作時,，當準備工作(除塵系統、分離器提升機,、螺旋輸送器等運行)完畢后,，機器開始正常工作。首先,，電動葫蘆在室體外裝上工件后吊起,，將工件開進清理室，當?shù)竭_(dá)拋丸工位時,，大門開始關閉,，工件開始自轉，此時打開拋丸器,，開供丸閘,，開始對工件進行拋丸清理，清理一段時間后,，關閉供丸閘門,，關閉拋丸器，關閉除塵系統,，打開大門,，工件吊出室體卸件。重復上述過程直至工作完畢,，按順序停機,。
技術參數：
備注：Q37系列吊鉤式拋丸機分為單、雙鉤兩種形式,，并根據室體大小分為多種不同的型號,，也可根據客戶清理需求重新設計制作。（以上圖片及技術參數僅供參考,，以實物為準）
|
Q37系列吊鉤式拋丸清理機技術參數 |
||||||||
|
型號\項目 |
Q376 |
Q378B |
Q378C |
Q378E |
Q3710 |
Q3720 |
Q3730 |
Q3750 |
|
清理工件尺寸mm |
φ600× |
φ800× |
φ900× |
φ900× |
φ1200× |
φ1400× |
φ1600× |
φ1800× |
|
單鉤吊重kg |
600 |
1000 |
1000 |
1000 |
1000 |
2000 |
3000 |
5000 |
|
拋丸量kg/min |
2×120 |
2×180 |
2×250 |
2×250 |
2×250 |
3×250 |
3×250 |
4×250 |
|
提升機提升量t/h |
15 |
25 |
30 |
30 |
30 |
45 |
45 |
60 |
|
分離器分離量t/h |
15 |
25 |
30 |
30 |
30 |
45 |
45 |
60 |
|
通風量m3/h |
5000 |
7200 |
8300 |
8300 |
9000 |
15000 |
15000 |
18000 |
|
功率(不含除塵)kW |
19 |
28 |
37.4 |
39.65 |
39.65 |
61.27 |
64.4 |
78.4 |
|
外形尺寸mm |
4429×2850 |
4325×3080 |
4844×3850 |
4844×3850 |
5844×3742 |
6110×3600 |
7062×3460 |
8050×6400 |
|
機器總重(參考)kg |
3810 |
5100 |
7200 |
7500 |
8500 |
11000 |
14000 |
|
